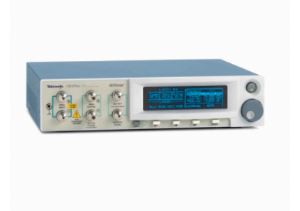

Tektronix Clock BERTScope CR 286 A dizajniran je da podrži nove standarde velike brzine kao što su 100 Gb Ethernet (100 GbE), koji radi linijskom brzinom od {{4} 78125 Gb / s. Tektronix CR 286 A ide korak dalje sa maksimalnom brzinom podataka od 28. 6 Gb / s da podrži OIF-CEI 28 G. Ovi instrumenti imaju sve osnovne karakteristike Tektronix CR 125 A, nagrađivanog BERTScope sata za oporavak sata, sa proširenim rasponom zaključavanja na 2 6 i 28. 6 Gb / s
Mnogi coThe BERTScope CR Series napredne arhitekture mere i prikazuju PLL frekvencijski odziv od 100 kHz do 12 MHz; najveća širina pojasa dostupna za testiranje tresenja na tržištu danas. Prvi instrumenti za oporavak takta koji omogućuju potpunu kontrolu parametara, uključujući širinu opsega petlje, vrhunac / prigušivanje i standard rolloff.mmunication, sada određuju da se ispitivanje podrhtavanja mora provesti pomoću referentnog sata koji je izveden iz podatkovnog signala. Karakteristike tipične fazne petlje (PLL) specificirane su u obliku - 3 dB opsega petlje za oporavak, brzine prevrtanja frekvencijskog odziva i stupnja odziva koji je maksimalan.
Inženjeri dizajna i ispitivanja sada mogu da pronađu i zaključaju se na signale nedefinisane ili nepoznate brzine podataka. Inženjer može oporaviti satove pune brzine, uključujući satove širokog spektra, za signale brzine podataka od 150 Mb / s do 12. 5 Gb / s i 14 2 Gb / s sa opcijom proširene brzine podataka. Inženjer ima potpunu kontrolu ključnih parametara za promjenjivu širinu opsega, vrhunac / prigušivanje i rollofs prvog reda i drugog reda, optimizirajući praćenje podrhtavanja.
Značajke i specifikacije:
● Oporavak takta s kvalitetom instrumentacije
● 150 Mb / s do 28. 6 Gb / s sa neprekidnim pokrivanjem brzine podataka za uključivanje I / O sljedeće generacije, uključujući PCIe 3. 0, {{6 }} GBASE-KR, 16 xFC, 25 / 28 G CEI i 10 0GBASE-LR-4 / 100 GBASE-ER-4
● Precizna, promenljiva širina opsega od 100 kHz do 12 MHz, s opcionalnim 24 MHz za funkciju Jitter Transfer Transfer (JTF) propusne širine USB-a {{3}}. 0, SATA 6 G i PCIe Gen 3
● Precizni, podesivi, samo-odmereni i prikazani PLL opseg širine petlje, vrhunac i JTF - Nabavite&"Zlatni PLL GG"; Odgovor potreban za testiranje usklađenosti sa standardima
● Programabilno prilagođavanje vrha pomoću mogućnosti prevrtanja prvog i drugog reda
