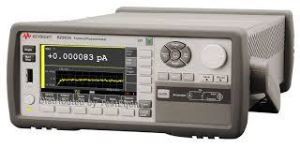

Ključni vid B2983A femto/Picometar je dizajniran sa karakterističnim sposobnostima i funkcijama garantiraju stanje umjetnosti mjerenja umjetnina. Ona nudi minimalnu aktuelnu rezoluciju za ispunjavanje svih niskih tekućih potreba i njenim povećavanjem voltaže koja podržava mjere otpora. Njegove karakteristične boje LSD pružaju višestruke opcije za pregledanje podataka. Jedinstvene sposobnosti prednjeg tijela omogućavaju vam da uhvatite prolazni ponašanje i izvršite brze statističke analize bez potrebe PC-a. B2983A Picoammetar radi na operaciji akumulatora koja pruža liniju bez buke.
Osobine i specifikacije:
Osobine:
● Grafičke sposobnosti:
Prikaži prikaz vremenskog domena kako bi uhvatio prolaznike
prikaz oHistogram za izvođenje analize brzih podataka
● Za navigaciju za odabir optimalnog dometa i otvora
● Opcionalna testna postavka za izolaciju za izvor buke
● Versačke interfejsa (USB 2,0: LAN, GPIB, LXI core)
● USB (prednji): podaci iz prodavnice, sačuvajte/Opozovi informacije o postavkama
● Upravljačkog softvera za slobodu PC
● Baterija za linije zvuka bez mere
● Aplikacije:
Omaterijalne nauke (Biomaterijali, keramika, elastomers, filmovi, dielektrični materijali, elektrokemijski, ferroelektricni materijali, grafovi, metale, organski materijali, nano-materijali, polimeri, semiconduktori, itd.)
ormari i elekronski komponenti (kondenzatori, otporni, diodesi, senzori, tranzistori uključujući TFT i CNT, optoelektroniku, solarne ćelije itd.)
Oelektronsko/ne-elektronički sistemi (jonski snop-elektronski zraci, osjetilni sistemi, mjerenja čestica, ugrađeni precizni instrumenti, itd.)
Specifikacije ključnog vida B2983A (Agilent) femto/Picoammetar:
Rezolucija ● mjerenja: 6 ½ cifara
● Trenutna mjerenja: 0,01 fA-20 mA
● Minimalna udaljenost: 2 pA
●< 20="" µ="" v="" burden="" voltage="" in="" its="" lowest="" current="">
● Napon:
Udaljenost: 2 V
■ Prikaži rezoluciju: 1 µV
■ Preciznost (% + offset): 0,025 + 40 µV
domet svih: 20 V
■ Prikaži rezoluciju: 10 µV
■ Preciznost (% + offset): 0,025 + 400 µV
● Ulazne pristranosti trenutne:< 20="">
● Ulazni ples: 200 TΩ, paralelno sa< 20="" pf="" (non-guarded)="" or="">< 2="" pf="">
● RMS buka: 1,4 µV za 2 V domet, 10 s trajanje, kratki unos
● Mjerna kontrola/navigacija:
oRanging: automatsko ili ručno
vrijeme zakletvi (vrijeme integracija): 10 µs do 100 PLC
oOffset otkazivanje: Null, nula ispravna
Odigitalni filter: srednji filter (2R + 1, R = 1 do 15), koji se kreće u prosjeku (1 do 100, korak 1)
"Preset i korisnički definisne izraze"
"statika za prikaz": znači, Sigma, i kante i uzoraka.
otkrivanje oLine frekvencije: automatsko otkrivanje: 50 Hz ili 60 Hz
● Prednja tabla:
interfejs oFront table: 4,3 "TFT boja sa tipkom i Rotary kvaku
način rada: prikaz metar, grafikon prikaz, prikaz Histogram i roll prikaz
oHard tipke: jedan okidač i trčanje/zaustavljanje kontrole, navigacijske tipke, Rotary dugme i Kursore, ulazni unos i V izvorna kontrola za izlaz, otkaži/lokalno
Ozbljene tipke: funkcije, sistem i ulazne tipke za pomoć
Oindikatori: status kanala (mjerenja), status sistema
To je to.
■ Snaga (boja se mijenja prilikom punjenja)
■ Unos i izlaz (promjene boje kada je visok napon visokog napona)
● Unosa/izlazne specifikacije:
Dva KNA-triaxiala za ammetar na stražnjoj ploči
Omaksimalni unos:
■ Ammetar: 30 mama
■ Voltmetar: 40 V
Dva banana žandara na stražnjoj ploči
Maksimalna zajednička moda napon: metar čest: 500 V vrh: V izvor 1.000 V vrh
Oizolacija (metar čest do šasije: GΩ,< 500="">
Oanalogni izlaz: 2 V za unos punog dometa, neinvertiranje u voltažu i trenutnim mjernim modima, 1 kΩ izlazni ples
2,5 mm plukni terminal blok, 4 PIN
"Ovanjski okidač:
■ Trigger unos: BNC
■ Logika: programirano oštrinu pokrenuto
■ Min pulsna širina: 10 µs
■ Trigger izlaz: BNC
■ Logika: programirano oštrinu pokrenuto
■ Min pulsna širina: 10 µs
u redu.
■ Konektor: DSUB ženka 9 igle
■ Unos/izlazne igle: DIO 7 čunova, + 5V, GND
■ Apsolutni maksimalni unos napon: 5,25 V
■ Apsolutnu voltažu, 0,25 V
■ Max logika i ulazni napon: 0,8 V, povucite do 5 V za 5 kΩ
■ Min logika: 2,0 V, povucite do 5 V za 5 kΩ
■ Maksimalno izvorno: 1 mA @ vo = 0 V
■ Max "50"
■ 5 V "Pin napajanje", ograničeno na 500 mama, i reprimeni osigurač zaštićen
