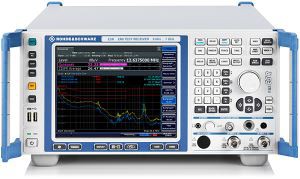

R&S ESU26 je dio nove porodice CISPR16-1 -1-pohvalnih prijemnika za EMI test koji ispunjavaju sve civilne i vojne standarde za mjerenje elektromagnetskih smetnji. Novo FFT-zasnovano na vremenu-osnovi skeniranje omogućava korisnicima da obavljaju prekoračenje mjera do 150 puta brže nego na prethodnim prijemnicima za EMI. U R&S ESU također se nalaze automatsko i interaktivne funkcije, realno vrijeme ako analiza i paralelni detektori uključuju novi detektor CISPR-RMS-a.
Osobine:
Osobine performansi
● Frekvencija se povećava od 20 Hz do 26,5 GHz
● Odlične RF karakteristike
● Vrlo niske neizvjesnosti mjerenja
● Puna usklađenosti sa CISPR 16-1-1 standard
● Svi komercijalni i vojni standardi ispunjeni
Brzina mjerenja
● Vrlo kratko vrijeme u ukupnom mjerenju za skeniranje vremenske domene (FFT)
● Brzi pregled mjerenja u analizatoru mode (očisti vrijeme min. 2,5 MS)
● Prijemnik sa paralelnim vremenom ako je analiza
● Brza analiza domena (rezolucija počinje na 10 µs, nadgledanje vrijeme/2 h)
● Daljinsko upravljanje putem GPIB i LAN (Ethernet)
Inovativni inženjering
● Sve EMC detektore incl. CISPR-AV i CISPR-RMS
● Potpuno automatsko mjerenje (pregled/posljednje mjerenje)
● Integralni generator izvještaja (PDF, HTML, RTF format fajla)
● Windows XP, USB interfejs npr. za memorijski stick
● Uklonjivi tvrdi disk (fleš kartica) opcionalno
Skeniranje integralnog vremenskog domena (FFT) je metod za mjerenje visoke brzine. On omogućava R&S ESU26 da izmjeri EMI spektar velikom brzinom u odnosu na prijemnik ili analizator spektra sa sličnim postavkama. Provedba FFT-zasnovanih testnih metoda može smanjiti vrijeme za 10 do 100 puta. Ova ekstremno visoka mjerna mjera pregleda povećali su više proboja i niže troškove po mjerenju. Skeniranje vremenske domene je dostupno kao opcija za ESU.
Pored skeniranja vremenskog domena, ESU26 integrira punu analizu spektra i funkcionalnost EMI prijemnik. Tri modela, R&S ESU8, R&S ESU26, te R&S S ESU40 pokrivaju učestalost od 20 Hz do 8 GHz, 26,5 GHz, te 40 GHz, tj. Svaki model je opremljen sekundarnim ulazima otpornim na puls za obavljene mjere za mjerenje emisija od 20 Hz do 1 GHz. Svi modeli sadrže preselekcije, što je od osnovne važnosti za mjere EMI-a, i interno prepojačalo do 3,6 GHz.
Rohde & Schwarz ESU26 također nudi kompletan set paralelnih detektora, uključujući CISPR-Ave i novi detektor CISPR-RMS-a. Svi detektori (vrh, AV, kvazi-vrh, CISPR-Ave, RMS, i CISPR-RMS) provode se digitalno, što poboljšava stabilnost.
ESU26 uključuje i generatore na ploči sa prikazutim temtablicama i prednjim funkcijama za provjere rezultata. Korisnik može štampati izvještaj direktno ili ga sačuvati u različitim formovima (PDF, RTF ili HTML) na unutrašnji čvrsti disk ili na vanjsku memoriju putem USB-a.
Za ručno mjerenje, R&S ESU26 sadrži veliki, TFT-CD koji pruža sve informacije na neki pogled. Tradicionalni bar graf pokazuje da do četiri paralelnih detektora prikazuje pojačani nivo kao i maksimalnu vrijednost za svaki detektor. Donji dio ekrana pokazuje ili kompletan RF miješni spektar sa ograničnim linijama ili realnom vremenu ako je spektra za analizu. Ako analiza pomogne identificirati karakteristike modulacije i prikazuje prikaz spektra miješanja (kao što je ambijent miješanja) u blizini signala interesa.
