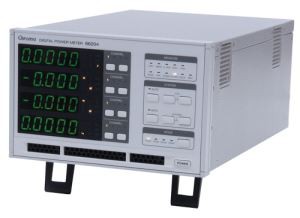

Chroma 66203 Mjerač snage dizajniran je za jednofazno i višefazno mjerenje izmjeničnih signala izmjene izmjene i srodnih parametara uobičajenih za većinu elektroničkih proizvoda. Umjesto tradicionalnih analognih mjernih krugova, 66203 Digitalni mjerač snage koristi vrhunsku DSP tehnologiju digitalizacije. Interni 16 bitni analogni / digitalni pretvarači sa frekvencijama uzorkovanja do 200 KHz pružaju i mjerenja velike brzine i velike tačnosti, što je bez presedana u industriji za ovu klasu brojila snage trenutno na tržištu.

Funkcija načina ožičenja 66203 omogućava korisniku da izvrši tačna mjerenja snage za različite načine ožičenja, kao i da pruži tačna standardna mjerenja snage uobičajena za većinu električnih uređaja.

Svaki kanal 66203 ima mogućnost davanja nezavisnih mjerenja; stoga je mjerač prikladan za primjenu u više točaka mjerenja kao što je ispitivanje PV pretvarača. Instrumenti su dizajnirani za mjerenje ulaznih parametara istosmjernog napajanja, kao i trofazna očitavanja izmjeničnog napona na izlaznoj strani. Ukupna učinkovitost PV pretvarača lako se može dobiti pomoću ugrađenih funkcija. Kako bi se zadovoljile aplikacije visokog napona (do 1200 Vrms), Chroma nudi HV opciju.

Značajke:

● Opseg napona: 15 / 30 / 60 / 150 / 30 0 / 60 0 Vrms

● Trenutni opseg: 0. 005 / 0. 02 / 0. {{{5}} / 0. 2 / 0. 5 / {{ 7}} / 5 / 2 0 oružja

● Frekvencijski raspon: DC, 15 Hz ~ 10 kHz

● Ugrađeni DSP velike brzine, 16 bita Analogni / Digitalni pretvarači

● Polovica veličine, 4 Dizajn ulaznih modula (66204)

● Podržavajte različita mjerenja snage konfiguracije ožičenja (1 P {{1}} W / 1 P {{3}} W / {{3} } P {{3}} W)

● Podržati vanjski usmjerivač i CT za primjenu u većim strujama

● 5 mA minimalni raspon struje& 0. 1 Rezolucija snage mW

● Udovoljava ENERGY STAR / IEC 62301 / ErP zahtjevima za mjerenje

● Metode akumulirane energije za merenje nestabilne snage

● Kriteriji koje definira korisnik osiguravaju automatske PASS / FAIL indikacije
